Sistema integrado de monitorización de riesgos de deslizamientos de tierra de ComNav en Zhejiang Lishui

Imagen satelital del área del deslizamiento de tierra

Antecedentes del proyecto

La zona de Xia Ge Liao, en la aldea de Jinshui, ha sido identificada como zona de riesgo de deslizamientos de tierra. Las continuas lluvias torrenciales han aumentado la saturación del suelo y el peso del talud, al tiempo que han reducido la resistencia al corte del suelo y la roca, lo que ha provocado una disminución de la estabilidad del talud y posibles riesgos, como deslizamientos de tierra y derrumbes. El proyecto tiene por objeto realizar una evaluación científica y un seguimiento de los riesgos de desastres geológicos en la zona para garantizar la seguridad de los residentes y los bienes locales.

Retos del proyecto

• Supervisar el riesgo de deslizamientos de tierra en zonas con suelos inestables y lluvias torrenciales frecuentes.

• Garantizar una supervisión continua y fiable de múltiples puntos de riesgo de desastres en terrenos complejos.

• Recopilar datos en tiempo real y transmitir información de alerta temprana en condiciones ambientales adversas.

Información del cliente

Cliente: Instituto de Monitoreo Geológico y Ambiental de China (CGEM)

Sitio web oficial: www.cgem.org.cn

Plazo del proyecto

Noviembre de 2024 (prueba de campo completada)

Ubicación del proyecto

Pueblo de Jinshui, ciudad de Lishui, provincia de Zhejiang, China

Equipos utilizados

• Receptores GNSS (A300, A500)

• Radar de taludes MS-SAR1000

• Medidor de grietas

• Inclinómetro

• Pluviómetros de cubeta basculante

• Instrumentos de monitorización de la humedad del suelo

• Dispositivos inteligentes de alarma sonora y luminosa

Plataforma de diseño y supervisión del sistema

El sistema de supervisión de deslizamientos de tierra en Xia Ge Liao, aldea de Jinshui, ciudad de Lishui, consta de tres componentes principales: sistemas de sensores de puntos de supervisión, un centro de control y una plataforma automatizada de supervisión y alerta temprana. Juntos, forman un ciclo completo desde la recopilación y el procesamiento de datos hasta la emisión de alertas, lo que garantiza una supervisión en tiempo real y en cualquier condición meteorológica de los riesgos de deslizamientos de tierra. El sistema adopta una solución de monitoreo de fusión de múltiples fuentes que combina receptores GNSS, radares de pendiente y múltiples sensores ambientales, lo que permite una adquisición de datos continua y de alta precisión.

Sistema de sensores de puntos de monitoreo

El sistema de sensores de puntos de monitoreo en Xia Ge Liao, aldea de Jinshui, ciudad de Lishui, consta de múltiples sensores de alta precisión que proporcionan un monitoreo de la estabilidad de las pendientes en todas las condiciones climáticas. Los receptores GNSS A300 y A500, combinados con el radar de taludes MS-SAR1000 y los medidores de grietas, pueden obtener datos de monitorización 3D cielo-tierra-suelo en tiempo real desde los puntos de monitorización, lo que permite analizar el desplazamiento dinámico de los taludes y las tendencias de deformación a largo plazo.

✔  Los pluviómetros de cubeta basculante registran las precipitaciones en tiempo real, proporcionando datos hidrológicos para la evaluación del riesgo de deslizamientos de tierra. Estos medidores controlan la intensidad y la distribución de las precipitaciones, lo que permite predecir mejor los posibles desprendimientos de taludes debido a la infiltración de agua.

✔  Los instrumentos de control de la humedad del suelo miden el contenido de agua y la temperatura a diferentes profundidades del suelo. Estos datos en tiempo real son cruciales para evaluar la estabilidad de las laderas, ya que ayudan a comprender cómo las variaciones de humedad afectan al comportamiento del suelo a diferentes profundidades, lo que permite realizar evaluaciones de riesgo más precisas.

✔  Los inclinómetros registran la inclinación de las laderas en tiempo real, detectando cualquier deformación anómala. Estos dispositivos son esenciales para identificar los primeros signos de inestabilidad, ya que proporcionan datos valiosos para evaluar el riesgo de deslizamientos de tierra.

✔ Los dispositivos de alarma sonora y luminosa están conectados a los sensores para emitir alertas inmediatas in situ. En caso de lecturas anormales, estas alarmas garantizan que el personal reciba notificaciones inmediatas, lo que mejora las medidas de seguridad sobre el terreno.

Mediante la fusión de datos de múltiples fuentes, el sistema permite la monitorización automatizada en tiempo real de parámetros críticos como el desplazamiento de taludes, la humedad del suelo y las precipitaciones. Esta integración proporciona una base sólida y completa para la evaluación continua de riesgos y la toma de decisiones en la gestión de deslizamientos de tierra.

Plataforma automatizada de monitorización y alerta temprana

La plataforma automatizada de monitorización y alerta temprana es el núcleo del sistema, ya que proporciona gestión de la información, visualización de datos y análisis inteligente. La plataforma recibe datos de receptores GNSS, radares de pendiente y otros sensores en tiempo real, y los almacena, analiza y procesa en línea. Los datos de monitoreo se comparan automáticamente con los umbrales preestablecidos para determinar los niveles de alerta. Cuando se superan los umbrales, la plataforma activa alertas automáticas, que incluyen alarmas sonoras y luminosas y notificaciones remotas al personal pertinente. Los usuarios pueden acceder de forma remota a mapas en tiempo real, al estado de los proyectos y a datos históricos, lo que facilita la gestión colaborativa entre múltiples usuarios. La plataforma también genera informes de monitoreo que resumen el estado operativo de todos los puntos de monitoreo y los registros de alertas, lo que facilita la toma de decisiones en materia de prevención de desastres y gestión de riesgos.

Transmisión de datos y comunicación

El sistema utiliza múltiples métodos de comunicación inalámbrica, incluidos 4G, NB-IoT y LoRa, para transmitir datos de monitoreo al servidor del centro de control en tiempo real, lo que garantiza un flujo de información continuo y confiable. Esta transmisión de datos estable permite el monitoreo en todas las condiciones climáticas y una respuesta rápida en condiciones sin supervisión, lo que hace que la gestión del riesgo de deslizamientos de tierra sea más eficiente y científica.

Red de monitoreo

La red de monitoreo se organiza alrededor de las zonas propensas a deslizamientos de tierra, con puntos de monitoreo clave que incluyen estaciones base GNSS y sensores ambientales. Estos puntos rastrean el desplazamiento y la estabilidad de las pendientes en tiempo real, transmitiendo los datos a un servidor central para su gestión centralizada y análisis unificado.

Datos de deformación

Los datos de deformación recopilados por los receptores GNSS, el radar de pendientes y otros sensores se muestran en tiempo real en la plataforma de monitoreo, mostrando los cambios en la estabilidad de las pendientes. El sistema puede generar automáticamente alertas cuando se superan los umbrales, lo que permite al personal pertinente tomar medidas de intervención rápidas y reducir los riesgos potenciales.

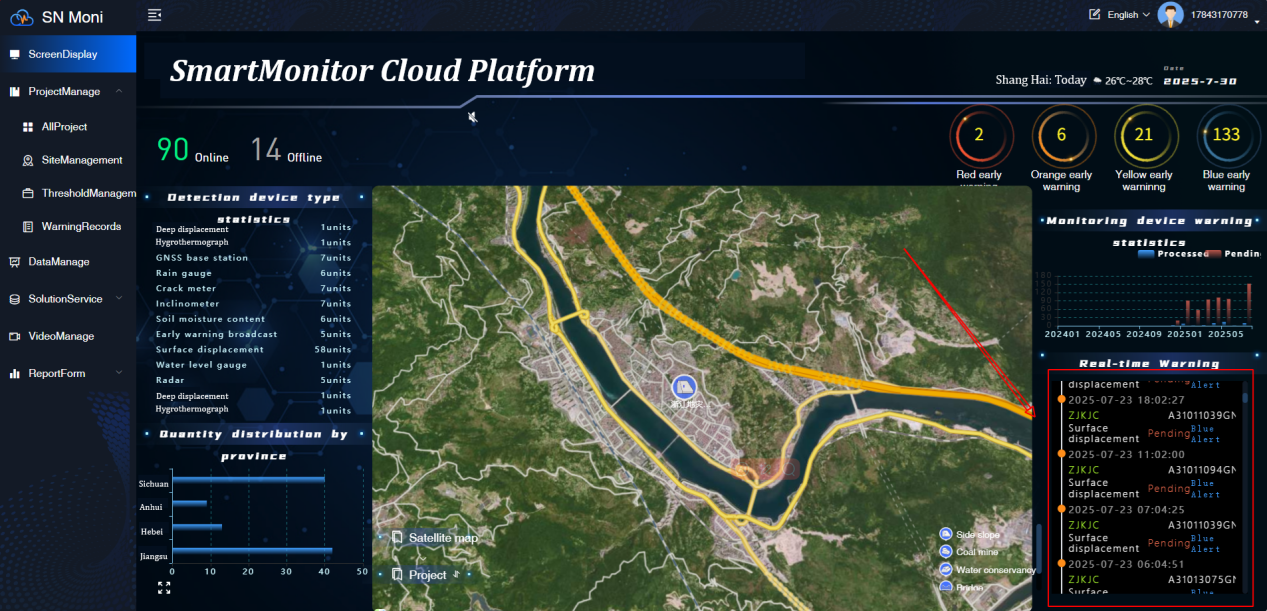

Visualización de la plataforma en la nube

La plataforma en la nube COMNAV SmartMonitor permite ver la distribución en tiempo real de los proyectos de mapas y la información de alertas en tiempo real, y admite la gestión de proyectos, la gestión de dispositivos, la gestión de datos, así como la gestión de umbrales de alerta y la exportación de informes.

Permite a los usuarios acceder a información completa sobre los proyectos, lo que les permite seleccionar un proyecto específico y ver sus datos detallados. También proporciona detalles precisos sobre la ubicación de cada sitio dentro del proyecto, incluyendo la latitud, la longitud, la altitud, el estado en línea y la hora de la última actualización. Los usuarios pueden analizar los datos y ver gráficos de líneas categorizados por tipo de dispositivo y hora, con la opción de alternar entre diferentes categorías de supervisión para ver varios tipos de datos e imágenes. El sistema admite la visualización de uno, varios o todos los tipos de datos, y ofrece la posibilidad de exportar tanto los datos de supervisión como las imágenes. Además, facilita la gestión de los umbrales de alerta, la asignación del personal responsable, la visualización de resúmenes de proyectos y la exportación de informes detallados.

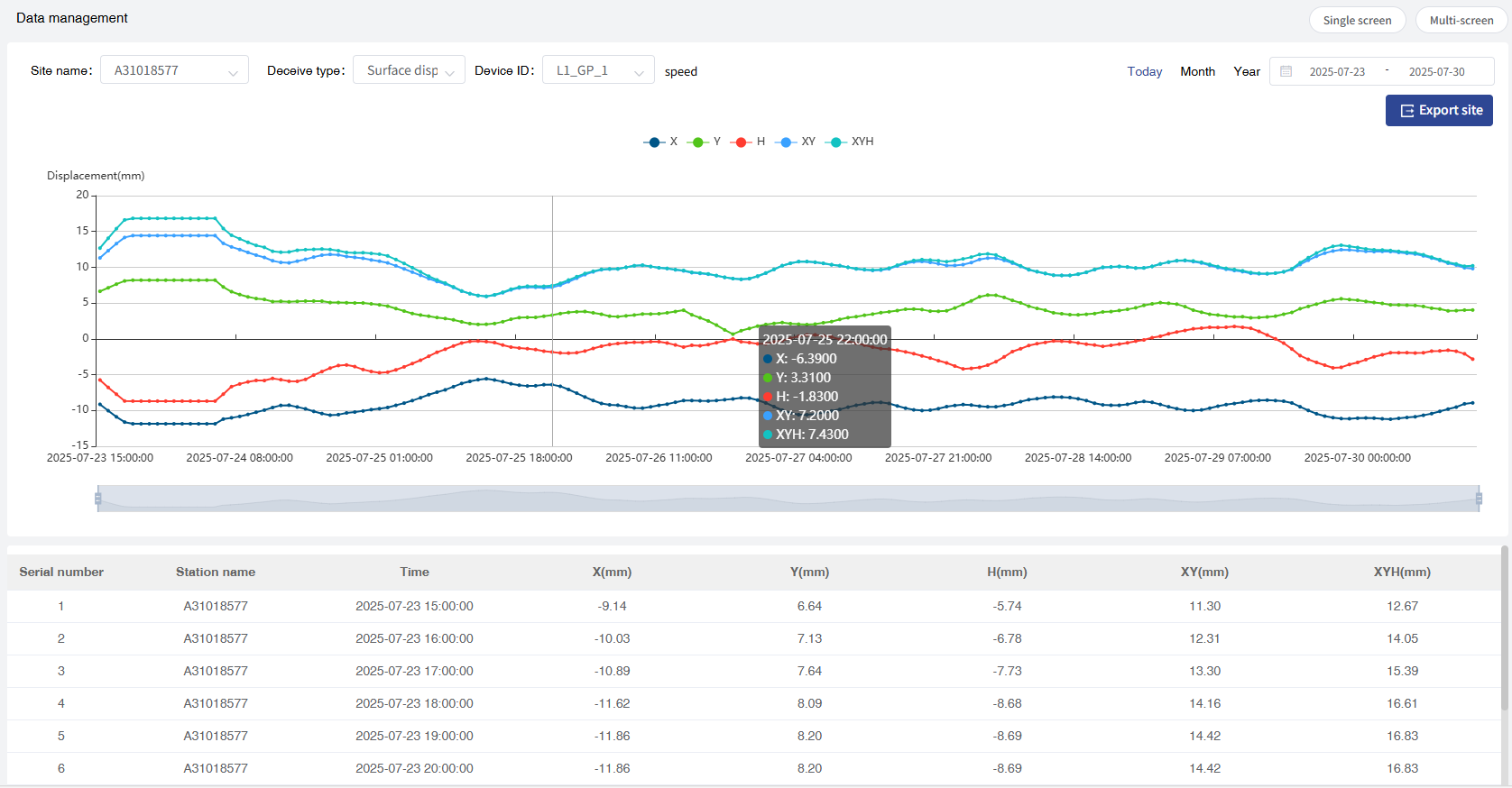

Datos del sensor de desplazamiento

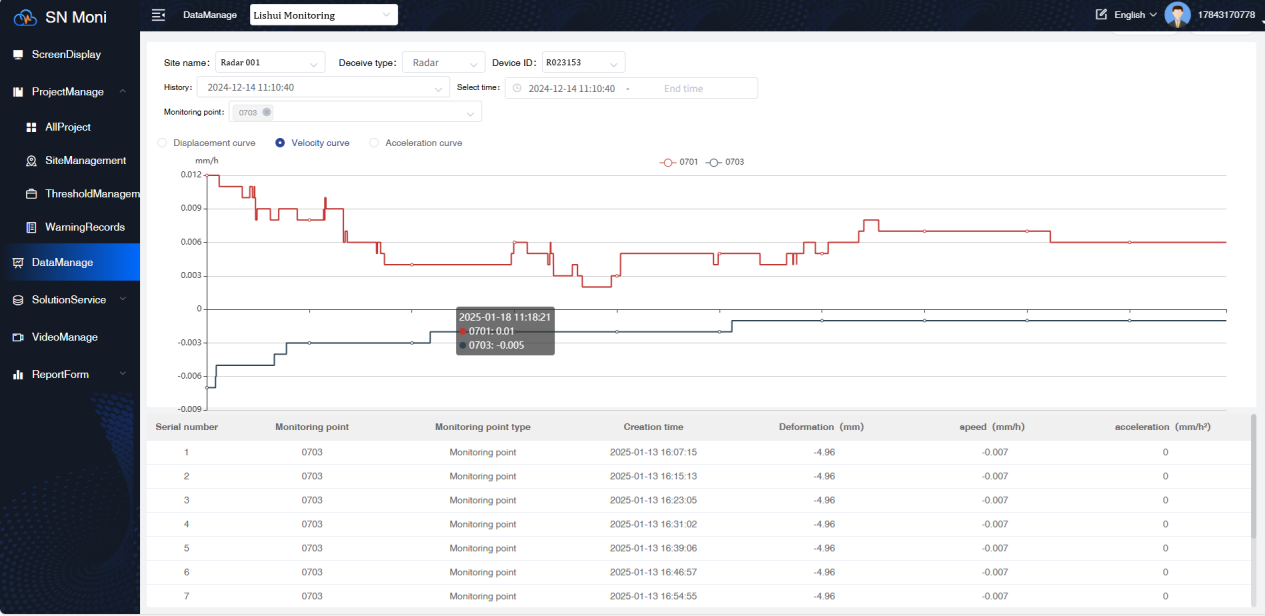

Datos del radar de supervisión

Resumen del proyecto

El proyecto de monitorización de deslizamientos de tierra de Lishui, implementado por ComNav Technology, proporciona una solución fiable de monitorización en tiempo real y alerta temprana para los riesgos de deslizamientos de tierra. Mediante la combinación de receptores GNSS, radares de pendiente y diversos sensores ambientales, el sistema mejora la capacidad de predecir y prevenir los riesgos de deslizamientos de tierra, garantizando la seguridad de las comunidades locales y las infraestructuras. El sistema admite un funcionamiento sin personal en cualquier condición meteorológica, manteniendo la estabilidad en condiciones climáticas extremas, como tifones, lluvias torrenciales y niebla densa, lo que proporciona un sólido apoyo para una respuesta rápida y una monitorización de taludes en tiempo real.

Más allá de Lishui, ComNav también ha contribuido a diversos proyectos de monitorización en varias regiones de China, entre ellas Chongqing, Wuhan y Shandong. Estos proyectos, con sus condiciones ambientales y geológicas únicas, demuestran la versatilidad de la tecnología de ComNav para satisfacer diferentes necesidades de monitoreo. Nuestros receptores GNSS, radares de taludes y sensores ambientales siguen desempeñando un papel crucial en el apoyo a la seguridad y la resiliencia de las comunidades locales.

Si tiene alguna necesidad o consulta sobre monitoreo, no dude en ponerse en contacto con nosotros en cualquier momento. ¡Siempre estamos dispuestos a ayudarle!
