Le micrologiciel radio U70 v2.1.2 prend désormais en charge plusieurs protocoles, notamment la transmission transparente.
La radio SinoGNSS U70 LoRa étend désormais sa compatibilité avec la sortie du firmware v2.1.2, ajoutant la prise en charge de plusieurs protocoles de communication : LoRa / Transparent/South/Mac/TT450S .
En 2020, ComNav a officiellement lancé le module de transmission de données U70, qui adoptait pour la première fois le protocole LoRa pour une consommation d'énergie ultra-faible et des communications longue distance. Grâce à ses capacités anti-interférences exceptionnelles et à sa stabilité de niveau industriel, ce module est rapidement devenu la solution de communication privilégiée pour les appareils GNSS de haute précision. Cependant, la prise en charge d'un seul protocole posait une contrainte écologique évidente : il ne pouvait pas interagir avec la plupart des modules radio courants du marché.
Aujourd'hui, nous sommes fiers d'annoncer qu'après quatre années de progrès techniques, ce problème a été entièrement résolu. Sans modification matérielle, une simple mise à jour du firmware permet désormais une commutation transparente entre LoRa et des protocoles tels que Transparent.
Le tableau suivant fournit une comparaison claire et intuitive de la prise en charge du protocole, de la consommation d'énergie, de la plage de fonctionnement et d'autres paramètres des modules de transmission de données U50, ancien U70 et nouveau U70.
U50 | U70 ancienne version | U70 nouvelle version | |
Taille | 30 mm × 40 mm × 3 mm | 30 mm × 30 mm × 3 mm | 30 mm × 30 mm × 3 mm |
Protocoles pris en charge | Transparent/Sud/Mac/TT450S | LoRa | LoRa/Transparent/Sud/Mac/TT450S |
Distance de travail | 1 à 5 km | 5 -1 2 km | 5 -1 2 km |
Consommation d'énergie T X | 6,6 W | 2,7 W-5,4 W | 2,7 W-5,4 W |
Consommation d'énergie R X | 0,6 W | 0,15 W-0,16 W | 0,15 W-0,16 W |
Vous trouverez ci-dessous quelques commandes de configuration couramment utilisées pour la nouvelle version de la radio.
1. Lire les informations radio
Commande : $$01log radioinfo

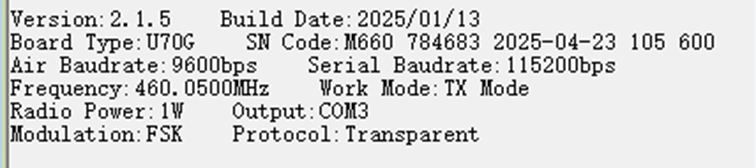

Exemple de sortie :
2. Réglez le mode TX ou RX
Format : $$01RX/TX
Description : Cette commande permet de régler la radio en mode réception/émission
Paramètres : RX pour la réception, TX pour la transmission
Exemple : $$01RX
3. Définir le type de modulation
Format : $$01set lora/fsk
Description : Cette commande permet de définir le mode de modulation de la radio.
Paramètres:
1 - lora : Configure la radio pour utiliser le protocole LoRa.
2 - fsk : configure la radio pour utiliser la modulation FSK. Dans ce cas, le type de protocole doit également être spécifié pour déterminer le protocole à utiliser (protocole par défaut : Transparent).
Exemple : $$01set lora
4. Définir le protocole de communication en mode FSK
Format : $$01protocol=1/2/3/4
Description: Cette commande configure le protocole de communication en mode FSK.
Paramètres:
1 - Protocole MAC
2 - Protocole TT450
3 - Protocole transparent (par défaut)
4 - Protocole SUD
Exemple : $$01protocol=1
5. Régler la fréquence radio
Format : $$01fre=415.0500
Description : Réglez la fréquence de fonctionnement de la radio sur 415,0500 (Remarque : le U70 prend en charge une plage de fréquences de 410 à 470 MHz. La commande nécessite 3 chiffres avant la virgule décimale et 4 chiffres après).
6. Définir le débit en bauds aérien
Format : $$01set airbt <débit en bauds>
Description : Cette commande permet de définir le débit en bauds aérien. Si le paramètre d'entrée est 11 000, 18 000, 31 000, 52 000 ou 115 200, la modulation sera reconnue comme LoRa ; les autres débits seront reconnus comme FSK. Une fois cette commande saisie, la radio basculera automatiquement vers le type de modulation correspondant une fois le débit en bauds aérien configuré.
Paramètres : les valeurs de débit en bauds valides sont : 11 000, 18 000, 31 000, 52 000, 9 600, 19 200, 115 200.
Exemple : $$01set airbt 11000
7. Régler la puissance de transmission radio
Format : $$01set puissance <H/M/L>
Description : Cette commande permet de régler la puissance d'émission de la radio pendant le fonctionnement.
Paramètres : H signifie 2W ; M signifie 1W ; L signifie 0,5W.
Exemple : $$01set puissance h
Si vous rencontrez des problèmes lors de l'utilisation du U70, n'hésitez pas à nous contacter.
