Características

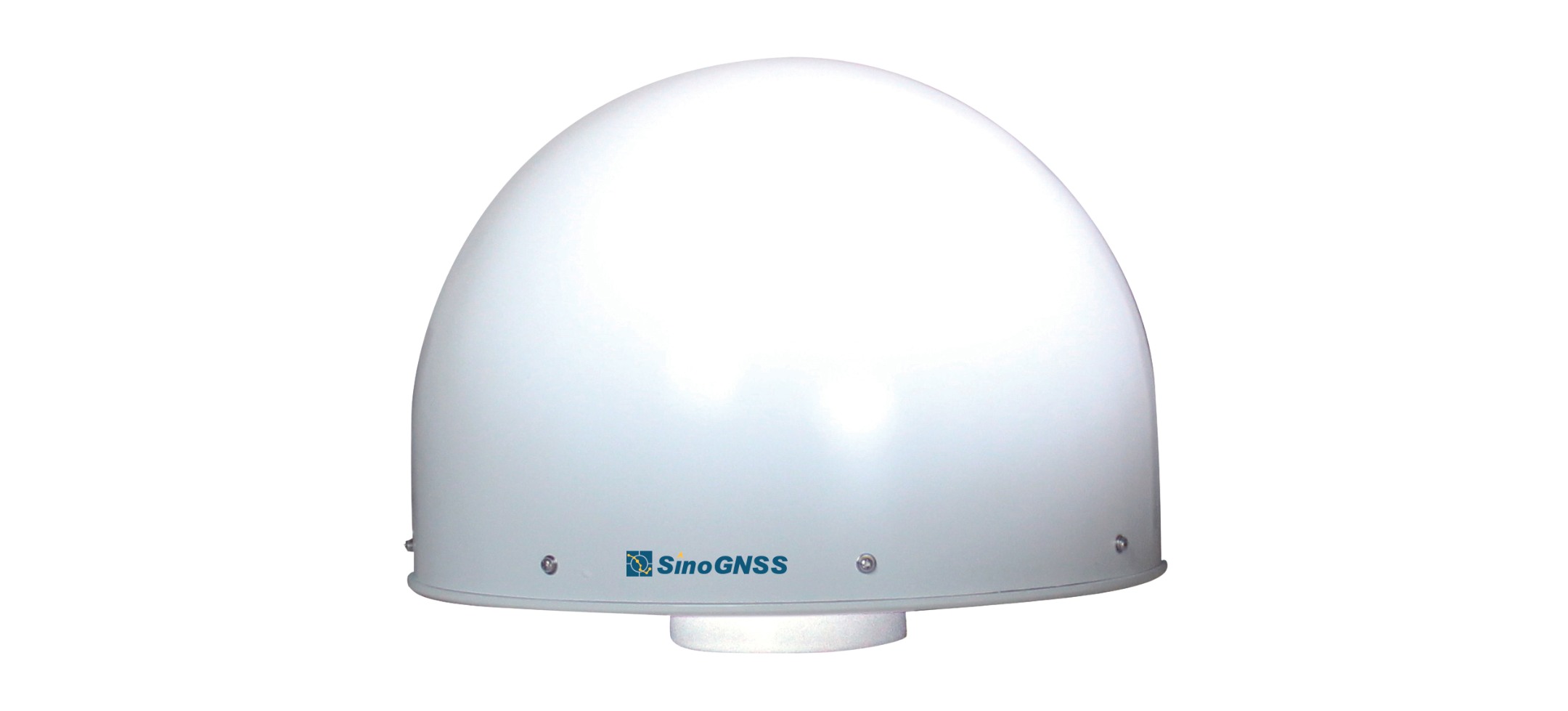

El AT500 es una antena de anillo de estrangulamiento de alto rendimiento que puede rastrear GPS L1, L2C, L2P, L5, GLONASS L1, L2, BeiDou B1, B2, B3, Galileo E1, E5a/E5b, AltBoc, L-Band y SBAS. Está especialmente diseñada para monitoreo de deformaciones, CORS y redes de infraestructura GNSS relacionadas.

Amplificador de bajo ruido y alta ganancia
Error del centro de fase a nivel de submilímetros con una estabilidad y repetibilidad sobresalientes
Gran capacidad para rastrear satélites a baja elevación
Diseño superior a prueba de agua y polvo

Constelación Completa y Multifrecuencia

El AT500 puede rastrear todas las constelaciones de satélites existentes y planificadas, que incluyen GPS, GLONASS, Beidou, BeiDou Global, Galileo, IRNSS, QZSS, SBAS y L-Band.

Diseño Robusto

El AT500 presenta un diseño superior a prueba de agua y polvo con una clasificación IP67, y puede soportar caídas desde una altura de 1 metro.

Alto Rendimiento

El AT500 sobresale con su amplificador de bajo ruido, alta ganancia y error de centro de fase a nivel submilimétrico, proporcionando una estabilidad y repetibilidad sobresalientes.

Parámetro del producto

Antena

LNA

Físico

Ambiental

Antena

GPS	L1, L2, L5
GLONASS	L1, L2
BeiDou	B1, B2, B3
Galileo	E1, E5a, E5b, E6
SBAS y Banda L
Impedancia nominal	50Ω
Polarización	RHCP
Relación axial (90°)	≤ 3dB

LNA

Ganancia del LNA	50dB ± 2dB
Figura de ruido	≤ 2dB
VSWR de salida	≤ 2.0
Voltaje de operación	3.3 - 12VDC
Corriente de operación	≤ 55mA
Retardo de grupo	< 5ns
Rizado de banda de paso	± 2dB
Ganancia en el cenit	7dBi
Desplazamiento del centro de fase	± 1mm

Físico

Dimensión	Φ379×311 mm
Conector	Conector hembra TNC
Peso	6.9kg

Ambiental

Temperatura de funcionamiento	-40°C a +85°C
Temperatura de almacenamiento	-55°C a +85°C
Humedad	95% sin condensación
A prueba de agua y polvo	IP67
Caída	Sobrevive a una caída de 1 metro
Calibración	IGS, NGS
